01cases
成功案例
广泛用于城镇社区、住宅小区、街道、商业区、机关、学校、公园景区等场所的垃圾处理作业。
——
垃圾中转站
——
相关产品 / Related products
自上料12吨垂直式垃圾中转站
+
移动式垃圾中转站
+
压头后翻垂直式垃圾中转站
+专注垃圾压缩机设备、环卫车辆、垃圾桶（箱）环卫公厕等系列垃圾处理产品
工艺说明

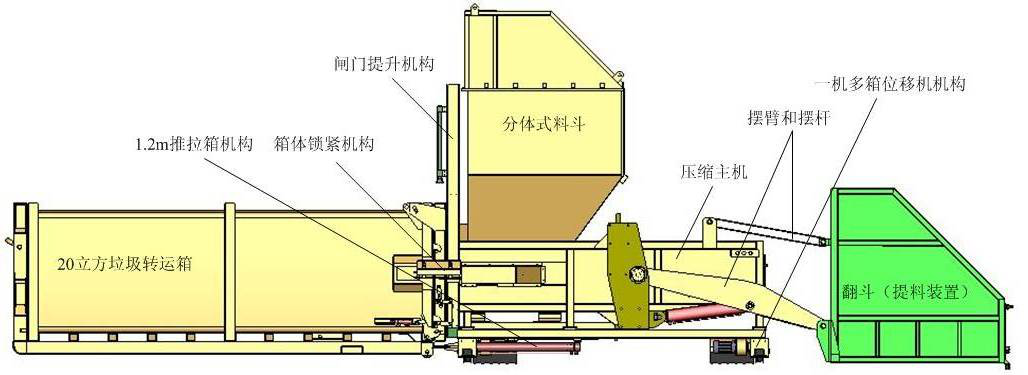

1）转运车进站将空垃圾箱卸在移位平台中的空箱位；操作移位平台水平移动，将空箱位平移至压缩工位，推拉箱机构在油缸作用下将垃圾箱拉至压缩机对接位，抱箱机构在油缸作用下抱住箱体，通过压缩机上的箱门提升机构打开垃圾箱上闸门，完成对接。此时，位移平台的另一箱位可继续放置空垃圾箱，或将满箱垃圾拖走。
2）垃圾收集车往压缩机卸料槽倒料。
3）垃圾压缩装箱：垃圾收集车将垃圾收集入站，在上料平台上将垃圾倒入压缩机倒料口，在油缸作用下推头将垃圾在垃圾箱内进行压缩，反复上料压缩并压入垃圾箱，直至装满垃圾箱。
4）关闭垃圾箱闸门：推铲后一次推入后回退越过垃圾箱闸门一定距离，压缩机箱门提升机构动作将闸门关闭，之后推铲继续回退到位。
5）垃圾转运箱脱开抱箱机构在油缸作用下松开箱体，推拉箱机构在油缸作用下将垃圾箱推移离开压缩机对接口，完成垃圾箱脱开。
6）位移平台再次水平移动，将满箱的垃圾箱移动至另一箱位，平移的同时将预先放置在位移平台上的空箱移动至压缩位。
7）钩臂车拉走垃圾转运车箱钩臂车将满箱垃圾箱钩起，将垃圾箱拉上转运车车架，锁紧装置将箱体锁住，车辆驶离压缩站。
8）污水处理垃圾压缩和装箱过程中释放出的污水经集水管流经滤层到地面集水沟池，与站内冲洗污水混合稀释后排放到市政污水管网；若中转站外无市政污水管网，则应配备槽罐车将垃圾污水收集运送到城市污水处理厂进行处理，再达标排放。

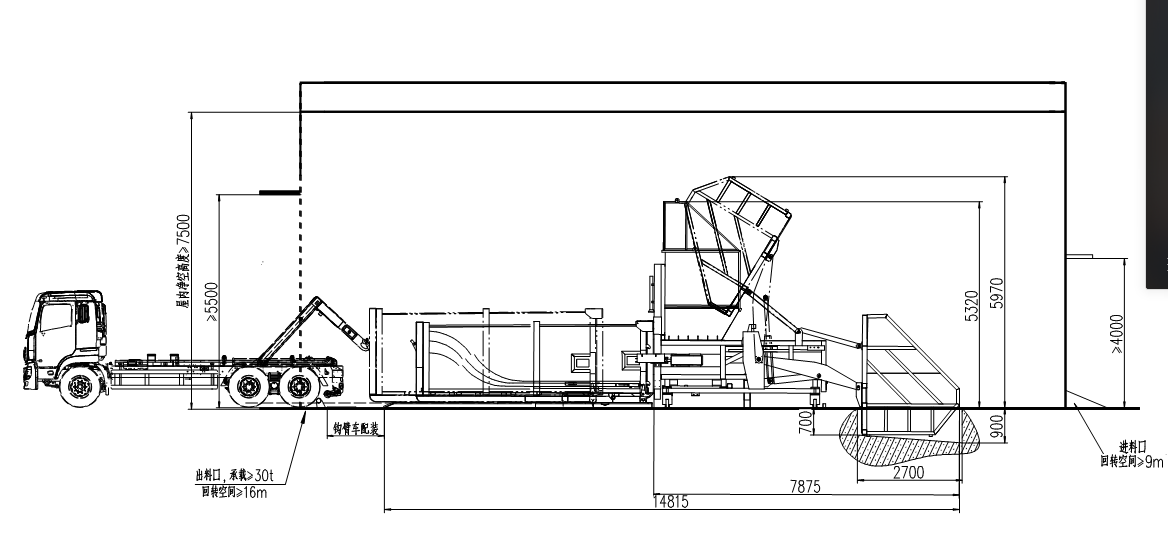

工艺流程图
技术参数表
序号 | 名称 | 项目 | 单位 | 参数值 |
一 | 压缩机
| 大压缩力 | t | 40 |
系统压力 | MPa | 21 | ||
电压 | V | 380 | ||
电机功率 | kw | 15 | ||
处理能力 | t/天 | ≥100 | ||
压实密度 | t/m3 | ≥0.75 | ||
压缩机尺寸 | 长×宽×高(mm) | 6200×3770×5900 | ||
受料仓容积 | m3 | 6 | ||
上料收集车 | 人力车、电动车及5～8吨可卸式垃圾车等 | |||
二 | 垃圾箱
| 垃圾箱尺寸 | 长×宽×高(mm) | 5200×2465×2060 |
垃圾箱重量 | t | 4.4 | ||
容积 | m3 | 12 | ||
装载量 | t | ≥9 | ||
三 | 移位平台
| 驱动方式 | - | 液压缸驱动 |
移位行程 | m | 3 | ||
移位速度 | m/min | 5 | ||
换位时间 | s | 21 | ||
专注垃圾压缩机设备、环卫车辆、垃圾桶（箱）环卫公厕等系列垃圾处理产品
河南共创环卫设备有限公司是一家集生产、研制、开发于一体的创新型现代企业。多次获得“重合同、守信用”单位的专注生产和销售环卫设备产品的企业。
生产加工车间3座，各种大型生产设备10台，检测设备2台。公司拥有雄厚的技术力量，检测手段完备，具有各类的检测、试验设备；拥有国内高新生产设备。
我司研发生产的主要产品有垃圾压缩机设备等系列垃圾处理产品。广泛用于城镇社区、住宅小区、街道、商业区、机关、学校、公园景区等场所的垃圾处理作业。
长期为客户提供完善的解决方案、高品质的产品、强有力的技术支持、完善的售后服务，已经得到广大客户的信赖并建立了长期合作关系
